感應加熱用 直流濾波模塊系列
- 產品簡介：
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
- 問：MKP是什么意思?
- 答：MKP是德國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器使用壽命如何分等級?
- 答：根據CQC標準，CBB電容的使用壽命等級分四個等級，使用(連續運行)壽命如下：
- 問：BM電容器的主要參數是什么?
- 答：BM電容器的主要參數有容量和電壓。
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器中的P0和P2表示的是什么意思?
- 答：答：BM電容器中的P0表示不防爆，P2表示防爆。安全膜類電容防爆原理，金屬化電極采用微保險絲網狀結構(如圖一)，在電容運行發生故障時，通過微保險絲斷開，自動切斷電源，從而防止故障擴大，達到自我安全保護目的。
- 問：BM電容器常規引出方式有哪些?
- 答：BM電容器引出方式有：引線，插針，插片，端子。端子分187#(寬4.8mm)，250#(寬6.3mm)。
- 問：BM電容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么類型的電容?
- 答：BM電容中MKPH表示的是高壓諧振電容器;MKPH-R表示的是工業類諧振電容器;MKPH-S表示的是工業類緩沖吸收電容器;MKP-L表示的是工業類濾波電容器。
產品詳情
聯系我們

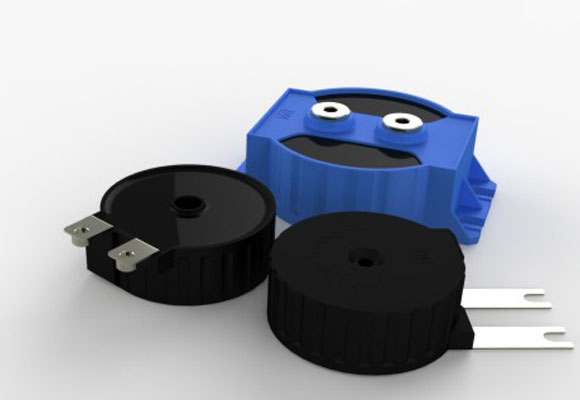

感應加熱用 直流濾波模塊系列
產品說明：
 |
 |
|
A圓形螺母式
|
B圓形插孔式
|
 |
 |
|
C方形螺母式
|
D新型塑料殼螺母式
|
★特點
□壽命長
□承受紋波電流能力強
□等效串聯電阻小、雜散電感低
□自愈能力強
□安裝簡便、靈活
★應用場合
□廣泛應用于商用/工業感應加熱，以及各類電力電子設備中作直流平滑濾波用
★技術要求
|
引用標準 |
GB/T17702，IEC61071 |
|
氣候類別 |
40/85/21 |
|
工作溫度范圍（外殼） |
-40～85℃ |
|
電壓范圍 |
500VDC～1200VDC |
|
容量范圍 |
15μF～100μF |
|
容量允許偏差 |
±5%（J）/±10%（K） |
|
損耗角正切值 |
2×10-3 |
|
耐電壓 |
1.5Un（60S，20±5℃） |
|
絕緣電阻 |
≥5000s （20±5℃ 100V.DC 60S） |
|
過電壓 |
1.1Un 30% of on-load-dur.·0 |
|
1.15Un 30min/day |
|
|
1.2Un 5min/day |
|
|
1.3Un 1min/day |
|
|
最高使用海拔 |
2000m |
|
預期壽命 |
20 000h（Un，θhs=70℃） |
|
失效率 |
50FIT |
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響
A、B圓形螺母、插孔式
|
IGBT、整流橋等高類 800VDC |
|||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
|||
|
D |
L |
P |
P2 |
||||||
|
20 |
66 |
68.5 |
|
68.5 |
40 |
50 |
1000 |
2 |
1GLZ620D800-02 |
|
20 |
66 |
68.5 |
43 |
|
40 |
50 |
1000 |
2 |
1GLZ620D800-03 |
|
30 |
77 |
79.5 |
|
75 |
50 |
50 |
1500 |
2 |
1GLZ630D800-03 |
|
30 |
77 |
79.5 |
50 |
|
50 |
50 |
1500 |
2 |
1GLZ630D800-04 |
注：此結構產品應用于商用/工業加熱時，推薦設備功率小于25KW上并聯使用
|
C方形鋁殼螺母式 800VDC |
||||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
||||
|
L |
B |
H |
L2 |
L3 |
||||||
|
20 |
92 |
60 |
32 |
64 |
78 |
40 |
50 |
1000 |
2 |
1GLZ620D800-08 |
|
30 |
96 |
70 |
32 |
74 |
82 |
50 |
50 |
1500 |
2 |
1GLZ630D800-05 |
|
45 |
100 |
72 |
45 |
75 |
86.5 |
60 |
50 |
2700 |
2 |
1GLZ645D800-03 |
|
新型塑料殼螺母式 800VDC |
|||||
|
Cn (μF) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
|
20 |
40 |
50 |
1000 |
2 |
1GLZ620D800-- |
|
30 |
50 |
50 |
1500 |
2 |
1GLZ630D800-- |
