感應加熱用 高壓諧振軸向系列
- 產品簡介：
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
- 問：BM電容器容量的單位是什么?各個單位如何轉換?
- 答：BM電容器容量單位是F(法拉)。 F(法拉)的轉換公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做電容的單位。
- 問：BM電容器容差有哪些?各個容差用什么字母表示?
- 答： BM電容器常有容差有：
- 問：BM電容器使用壽命如何分等級?
- 答：根據CQC標準，CBB電容的使用壽命等級分四個等級，使用(連續運行)壽命如下：
- 問：BM電容器常規安裝方式有哪些?
- 答： BM電容器的安裝方式有：正耳、無耳、彎插鐵耳、直插鐵耳、側長耳、中雙耳、對角底雙耳、平口雙耳。 (如圖二)
- 問：BM電容器電壓?jiǎn)挝皇鞘裁?
- 答：BM電容器電壓?jiǎn)挝挥校篤AC(交流電壓)和VDC(直流電壓)。
- 問：MKP是什么意思?
- 答：MKP是德國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器常規引出方式有哪些?
- 答：BM電容器引出方式有：引線，插針，插片，端子。端子分187#(寬4.8mm)，250#(寬6.3mm)。
產品詳情
聯系我們
產品展示
.jpg)

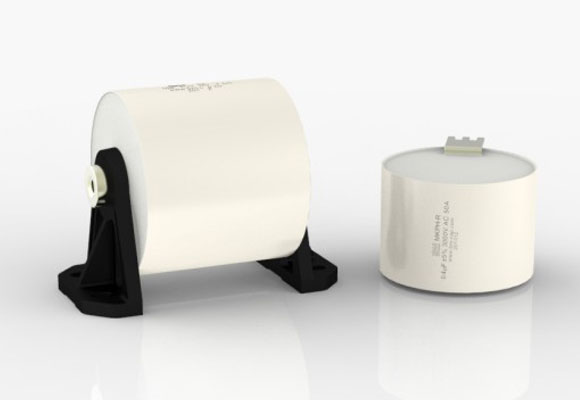

產品說明：
A、PCB插板式
B、螺母支座式
★特點
□阻燃邁拉膠帶封裝、阻燃環氧灌封
□具有耐壓高、過電流能力強、溫升低、頻率特性好
□等效串聯電阻小、雜散電感低
★應用場合
□廣泛應用于商用/工業感應加熱，以及各類電力電子設備中作諧振電容使用
★技術要求
|
引用標準 |
GB/3984，IEC60110 |
|
氣候類別 |
40/105/21 |
|
工作溫度范圍（外殼） |
-40℃～105℃ |
|
電壓范圍 |
1000 VDC～4000VDC |
|
容量范圍 |
0.01μF～10μF |
|
容量允許偏差 |
±5%（J）/±10%（K） |
|
損耗角正切值 |
10×10-4 |
|
耐電壓 |
1.5Un（60S，20±5℃） |
|
絕緣電阻 |
≥5000S(500VDC,60S) |
|
過電壓 |
1.1Un 30% of on-load-dur.·0 |
|
1.15Un 30min/day |
|
|
1.2Un 5min/day |
|
|
1.3Un 1min/day |
|
|
最高使用海拔 |
2000m |
|
預期壽命 |
20 000h（Un，θhs=70℃） |
|
失效率 |
50FIT |
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響
★技術參數
|
PCB插板式 1600VDC |
||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
||
|
D |
L |
P |
||||||
|
0.20 |
30 |
30 |
34 |
20 |
1000 |
200 |
23 |
1GRY420D1600-01 |
|
0.30 |
35 |
30 |
34 |
30 |
1000 |
300 |
16 |
1GRY430D1600-01 |
|
0.33 |
37 |
30 |
34 |
30 |
1000 |
330 |
15 |
1GRY433D1600-01 |
|
0.35 |
38 |
30 |
34 |
30 |
1000 |
350 |
14 |
1GRY435D1600-02 |
|
0.36 |
39 |
30 |
34 |
30 |
1000 |
360 |
13.5 |
1GRY436D1600-01 |
|
0.40 |
40 |
30 |
34 |
35 |
1000 |
400 |
12 |
1GRY440D1600-01 |
|
0.43 |
42 |
30 |
34 |
35 |
1000 |
430 |
11 |
1GRY443D1600-01 |
|
0.44 |
44 |
30 |
34 |
35 |
1000 |
440 |
10.5 |
1GRY447D1600-01 |
|
0.50 |
45 |
30 |
34 |
35 |
1000 |
500 |
9.5 |
1GRY450D1600-01 |
|
0.53 |
46 |
30 |
34 |
35 |
1000 |
530 |
9.0 |
1GRY453D1600-01 |
|
0.54 |
47 |
30 |
34 |
40 |
1000 |
540 |
8.5 |
1GRY454D1600-01 |
|
0.60 |
48 |
30 |
34 |
40 |
1000 |
600 |
8.0 |
1GRY460D1600-02 |
|
0.70 |
53 |
30 |
34 |
45 |
1000 |
700 |
7.0 |
1GRY470D1600-02 |
|
PCB插板式 2000VDC |
||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
||
|
D |
L |
P |
||||||
|
0.20 |
30 |
30 |
34 |
20 |
1000 |
200 |
23 |
1GRY420D2000-- |
|
0.30 |
35 |
30 |
34 |
30 |
1000 |
300 |
16 |
1GRY430D2000-- |
|
0.33 |
37 |
30 |
34 |
30 |
1000 |
330 |
15 |
1GRY433D2000-- |
|
0.35 |
38 |
30 |
34 |
30 |
1000 |
350 |
14 |
1GRY435D2000-- |
|
0.36 |
39 |
30 |
34 |
30 |
1000 |
360 |
13.5 |
1GRY436D2000-- |
|
0.40 |
40 |
30 |
34 |
35 |
1000 |
400 |
12 |
1GRY440D2000-- |
|
0.43 |
42 |
30 |
34 |
35 |
1000 |
430 |
11 |
1GRY443D2000-- |
|
0.44 |
44 |
30 |
34 |
35 |
1000 |
440 |
10.5 |
1GRY447D2000-- |
|
0.50 |
45 |
30 |
34 |
35 |
1000 |
500 |
9.5 |
1GRY450D2000-- |
|
0.53 |
46 |
30 |
34 |
35 |
1000 |
530 |
9.0 |
1GRY453D2000-- |
|
0.54 |
47 |
30 |
34 |
40 |
1000 |
540 |
8.5 |
1GRY454D2000-- |
|
0.60 |
48 |
30 |
34 |
40 |
1000 |
600 |
8.0 |
1GRY460D2000-- |
|
0.70 |
53 |
30 |
34 |
45 |
1000 |
700 |
7.0 |
1GRY470D2000-- |
|
PCB插板式 3000VDC |
||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
||
|
D |
L |
P |
||||||
|
0.10 |
47 |
40 |
44 |
35 |
1200 |
120 |
23 |
1GRY410D3000-02 |
|
0.22 |
31 |
40 |
44 |
25 |
1200 |
264 |
21 |
1GRY422D3000-03 |
|
0.35 |
38 |
40 |
44 |
30 |
1200 |
420 |
13.5 |
1GRY435D3000-01 |
|
0.40 |
41 |
40 |
44 |
35 |
1200 |
480 |
12 |
1GRY440D3000-02 |
|
0.47 |
45 |
40 |
44 |
40 |
1200 |
564 |
10 |
1GRY447D3000-01 |
|
0.54 |
47 |
40 |
44 |
40 |
1200 |
648 |
9.0 |
1GRY454D3000-01 |
|
0.65 |
52 |
40 |
44 |
45 |
1200 |
780 |
8.0 |
1GRY465D3000-01 |
|
螺母支座式 3000VDC |
|||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
|||
|
D |
L |
L2 |
L3 |
||||||
|
0.10 |
47 |
40 |
62 |
78 |
40 |
1000 |
100 |
21 |
1GRY410D3000-03 |
|
0.24 |
80 |
40 |
62 |
78 |
80 |
1000 |
240 |
19 |
1GRY424D3000-01 |
|
0.30 |
45 |
40 |
|
|
40 |
1000 |
300 |
16 |
1GRY430D3000-04 |
|
0.30 |
78 |
40 |
62 |
78 |
80 |
1000 |
300 |
16 |
1GRY430D3000-12 |
|
0.32 |
80 |
40 |
62 |
78 |
80 |
1000 |
320 |
15.5 |
1GRY432D3000-02 |
|
0.33 |
62 |
40 |
62 |
78 |
60 |
1000 |
330 |
15 |
1GRY433D3000-01 |
|
0.35 |
80 |
40 |
62 |
78 |
80 |
1000 |
350 |
14 |
1GRY435D3000-08 |
|
0.44 |
61 |
40 |
62 |
78 |
60 |
1000 |
440 |
10 |
1GRY444D3000-06 |
|
0.47 |
72 |
40 |
62 |
78 |
80 |
1000 |
470 |
10 |
1GRY447D3000-03 |
|
0.47 |
57 |
40 |
62 |
78 |
60 |
1000 |
470 |
10 |
1GRY447D3000-05 |
|
0.50 |
74 |
40 |
62 |
78 |
80 |
1000 |
500 |
9.5 |
1GRY450D3000-10 |
|
0.50 |
63 |
40 |
62 |
78 |
60 |
1000 |
500 |
9.5 |
1GRY450D3000-11 |
|
0.60 |
75 |
40 |
62 |
78 |
80 |
1000 |
600 |
8.0 |
1GRY460D3000-06 |
|
0.70 |
56 |
40 |
62 |
78 |
60 |
1000 |
700 |
7.0 |
1GRY470D3000-04 |
|
0.70 |
77 |
40 |
62 |
78 |
80 |
1000 |
700 |
7.0 |
1GRY470D3000-10 |
|
0.75 |
56 |
40 |
62 |
78 |
65 |
1000 |
750 |
6.5 |
1GRY475D3000-03 |
|
0.75 |
78 |
40 |
62 |
78 |
80 |
1000 |
750 |
6.5 |
1GRY475D3000-07 |
|
0.80 |
75 |
40 |
62 |
78 |
80 |
1000 |
800 |
6.0 |
1GRY480D3000-06 |
|
0.90 |
75 |
40 |
62 |
78 |
80 |
1000 |
900 |
5.5 |
1GRY490D3000-07 |
|
1.0 |
78 |
40 |
62 |
78 |
80 |
1000 |
1000 |
5.0 |
1GRY510D3000-05 |
|
1.2 |
79 |
40 |
62 |
78 |
80 |
1000 |
1200 |
4.5 |
1GRY512D3000-06 |
|
1.35 |
74 |
40 |
62 |
78 |
80 |
1000 |
1350 |
3.5 |
1GRY5135D3000-03 |
|
螺母支架式 4000VDC |
|||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
|||
|
D |
L |
L2 |
L3 |
||||||
|
0.10 |
47 |
40 |
62 |
78 |
40 |
1000 |
100 |
21 |
1GRY410D4000-- |
|
0.24 |
80 |
40 |
62 |
78 |
80 |
1000 |
240 |
19 |
1GRY424D4000-- |
|
0.30 |
45 |
40 |
|
|
40 |
1000 |
300 |
16 |
1GRY430D4000-- |
|
0.30 |
78 |
40 |
62 |
78 |
80 |
1000 |
300 |
16 |
1GRY430D4000-- |
|
0.32 |
80 |
40 |
62 |
78 |
80 |
1000 |
320 |
15.5 |
1GRY432D4000-- |
|
0.33 |
62 |
40 |
62 |
78 |
60 |
1000 |
330 |
15 |
1GRY433D4000-- |
|
0.35 |
80 |
40 |
62 |
78 |
80 |
1000 |
350 |
14 |
1GRY435D4000-- |
|
0.44 |
61 |
40 |
62 |
78 |
60 |
1000 |
440 |
10 |
1GRY444D4000-- |
|
0.47 |
72 |
40 |
62 |
78 |
80 |
1000 |
470 |
10 |
1GRY447D4000-- |
|
0.47 |
57 |
40 |
62 |
78 |
60 |
1000 |
470 |
10 |
1GRY447D4000-- |
|
0.50 |
74 |
40 |
62 |
78 |
80 |
1000 |
500 |
9.5 |
1GRY450D4000-- |
|
0.50 |
63 |
40 |
62 |
78 |
60 |
1000 |
500 |
9.5 |
1GRY450D4000-- |
|
0.60 |
75 |
40 |
62 |
78 |
80 |
1000 |
600 |
8.0 |
1GRY460D4000-- |
|
0.70 |
56 |
40 |
62 |
78 |
60 |
1000 |
700 |
7.0 |
1GRY470D4000-- |
|
0.70 |
77 |
40 |
62 |
78 |
80 |
1000 |
700 |
7.0 |
1GRY470D4000-- |
|
0.75 |
56 |
40 |
62 |
78 |
65 |
1000 |
750 |
6.5 |
1GRY475D4000-- |
|
0.75 |
78 |
40 |
62 |
78 |
80 |
1000 |
750 |
6.5 |
1GRY475D4000-- |
|
0.80 |
75 |
40 |
62 |
78 |
80 |
1000 |
800 |
6.0 |
1GRY480D4000-- |
|
0.90 |
75 |
40 |
62 |
78 |
80 |
1000 |
900 |
5.5 |
1GRY490D4000-- |
|
1.0 |
78 |
40 |
62 |
78 |
80 |
1000 |
1000 |
5.0 |
1GRY510D4000-- |
|
1.2 |
79 |
40 |
62 |
78 |
80 |
1000 |
1200 |
4.5 |
1GRY512D4000-- |
|
1.35 |
74 |
40 |
62 |
78 |
80 |
1000 |
1350 |
3.5 |
1GRY5135D4000-- |
