焊機專用 直流濾波系列
- 產品簡介：
- 問：BM電容器常規安裝方式有哪些?
- 答： BM電容器的安裝方式有：正耳、無耳、彎插鐵耳、直插鐵耳、側長耳、中雙耳、對角底雙耳、平口雙耳。 (如圖二)
- 問：BM電容器電壓單位是什么?
- 答：BM電容器電壓單位有：VAC(交流電壓)和VDC(直流電壓)。
- 問：BM電容器使用壽命如何分等級?
- 答：根據CQC標準，CBB電容的使用壽命等級分四個等級，使用(連續運行)壽命如下：
- 問：BM電容器的主要參數是什么?
- 答：BM電容器的主要參數有容量和電壓。
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
- 問：BM電容器常規外表顏色表示什么意思?
- 答：BM電容器為了區分環保產品和非環保產品，對電容器外表以不同的顏色來表示。其中黑色表示非環保產品;藍色、灰白色、黃色、褐色表示環保產品。
- 問：MKP是什么意思?
- 答：MKP是德國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器容量的單位是什么?各個單位如何轉換?
- 答：BM電容器容量單位是F(法拉)。 F(法拉)的轉換公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做電容的單位。
產品詳情
聯系我們

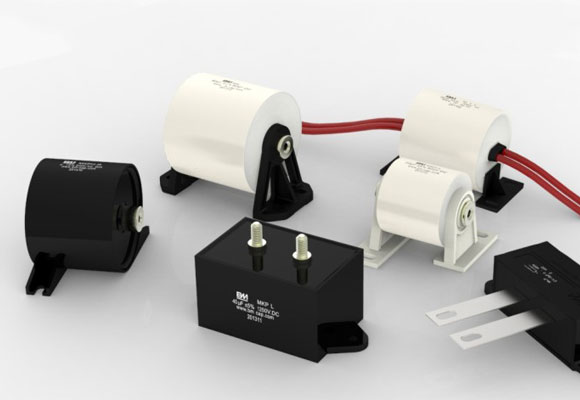

產品展示
.jpg)
產品說明：
★特點
□壽命長
□承受紋波電流能力強
□等效串聯電阻小、雜散電感低
□自愈能力強
□應用于直流濾波電路中，可替代電解電容
★應用場合
□逆變焊機設備上
典型線路圖
|
引用標準 |
GB/T17702，IEC61071 |
|
|
氣候類別 |
40/85/21 |
|
|
工作溫度范圍 |
-40℃～85℃ |
|
|
存儲溫度范圍 |
-40℃～85℃ |
|
|
電壓范圍 |
500 VDC～2000VDC |
|
|
容量范圍 |
5μF～500μF |
|
|
容量允許偏差 |
±5%（J）/±10%（K） |
|
|
損耗角正切值 |
2×10-4 |
|
|
耐電壓 |
1.5Un（60S，20±5℃） |
|
|
絕緣電阻 |
IR×Cn≥5000S(at20±5℃ 100V.DC 60S) |
|
|
過電壓 |
1.1Un 30% of on-load-dur. |
|
|
1.15Un 30min/day |
||
|
1.2Un 5min/day |
||
|
1.3Un 1min/day |
||
|
最高使用海拔 |
2000m |
|
|
最大電極扭距 |
M6：5Nm |
M8：6Nm |
|
最大安裝扭距 |
10Nm |
|
|
預期壽命 |
20 000h（Un，θhs=70℃） |
|
|
失效率 |
50FIT |
|
★外觀與性能參數
A類結構
|
容量 (μF) |
電壓 （V.DC） |
Irms (A) |
D (mm) |
L （mm） |
L2 (mm) |
P (mm) |
物料品號 |
|
10 |
800 |
30 |
42 |
40 |
60 |
46 |
1GLY610D800-16 |
|
20 |
800 |
50 |
45 |
40 |
60 |
46 |
1GLY620D800-24 |
|
20 |
1400 |
50 |
44 |
40 |
60 |
46 |
1GLY620D1400-03 |
|
30 |
800 |
55 |
53 |
40 |
60 |
46 |
1GLY630D800-- |
|
40 |
800 |
50 |
52 |
50 |
70 |
56 |
1GLY640D800-- |
|
50 |
800 |
60 |
58 |
50 |
70 |
56 |
1GLY650D800-- |
B類結構
|
容量 (μF) |
電壓 （V.DC） |
Irms (A) |
D (mm) |
L (mm) |
L2 (mm) |
P mm) |
物料品號 |
|
40 |
800 |
60 |
53 |
50 |
69 |
72 |
11GLY640D800-04 |
|
60 |
800 |
60 |
62 |
50 |
64 |
72 |
1GLY660D800-07 |
|
100 |
800 |
50 |
60 |
60 |
74 |
82 |
1GLY710D800-03 |
|
200 |
800 |
60 |
66 |
60 |
80 |
82 |
1GLY720D800-02 |
|
250 |
800 |
65 |
74 |
60 |
80 |
82 |
1GLY725D800-- |
|
300 |
800 |
65 |
70 |
75 |
95 |
97 |
1GLY730D800-- |
C類結構
|
容量 (μF) |
電壓 （V.DC） |
Irms (A) |
D (mm) |
L (mm) |
P (mm) |
物料品號 |
|
30 |
700/800 |
40 |
46 |
44 |
62 |
11GLY630D700-03 |
|
60 |
700/800 |
50 |
54 |
54 |
72 |
1GLY660D700-02 |
D類結構
|
容量 (μF) |
電壓 （V.DC） |
Irms (A) |
P (mm) |
物料品號 |
|
30 |
1250 |
35 |
23/28 |
1GLBH630D1250-01 |
|
40 |
1250 |
40 |
23/28 |
1GLBH640D1250-01 |
E類結構
|
容量 (μF) |
電壓 （V.DC） |
Irms (A) |
D (mm) |
L (mm) |
B (mm) |
物料品號 |
|
20 |
1400 |
30 |
50 |
60 |
68 |
1GLB620D1400-04 |
|
25 |
1400 |
30 |
50 |
60 |
68 |
1GLB625D1400-01 |
|
40 |
1400 |
50 |
63 |
50 |
80 |
1GLB640D1400-01 |
F類結構
|
容量 (μF) |
電壓 （V.DC） |
Irms (A) |
L (mm) |
B (mm) |
H (mm) |
P (mm) |
P2 (mm) |
E (mm) |
B2 (mm) |
物料品號 |
|
2×10 |
400 |
2×15 |
76 |
31 |
36 |
26 |
92 |
56 |
20 |
1GLZ610-2D400-02 |
|
2×16 |
400 |
2×30 |
106 |
44 |
32 |
23 |
120.5 |
63 |
30 |
1GLZ616-2D400-04 |
|
2×16 |
400 |
2×30 |
106 |
44 |
32 |
28 |
120.5 |
63 |
22 |
1GLZ616-2D400-05 |
|
2×25 |
400 |
2×30 |
106 |
44 |
45 |
23 |
120.5 |
63 |
30 |
1GLZ625-2D400-05 |
|
2×30 |
400 |
2×30 |
106 |
44 |
45 |
28 |
120.5 |
63 |
30 |
1GLZ630-2D400-02 |
