- 問:BM電容器有哪些認證?
 - 答: BM電容器的認證有:CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。

- 問:BM電容器電壓?jiǎn)挝皇鞘裁?
 - 答:BM電容器電壓?jiǎn)挝挥校篤AC(交流電壓)和VDC(直流電壓)。

- 問:BM電容器容差有哪些?各個容差用什么字母表示?
 - 答: BM電容器常有容差有:

- 問:BM電容器的主要參數是什么?
 - 答:BM電容器的主要參數有容量和電壓。

- 問:BM電容器上印的標示各表示什么意思?
 - 答:BM電容器有多個類型的電容,我們以幾個典型類型的印字來說明一下。

- 問:BM電容器使用壽命如何分等級?
 - 答:根據CQC標準,CBB電容的使用壽命等級分四個等級,使用(連續運行)壽命如下:

- 問:BM電容器常規引出方式有哪些?
 - 答:BM電容器引出方式有:引線,插針,插片,端子。端子分187#(寬4.8mm),250#(寬6.3mm)。

- 問:MKP是什么意思?
 - 答:MKP是德國對金屬化聚丙烯薄膜電容的簡稱。

產品詳情
聯系我們

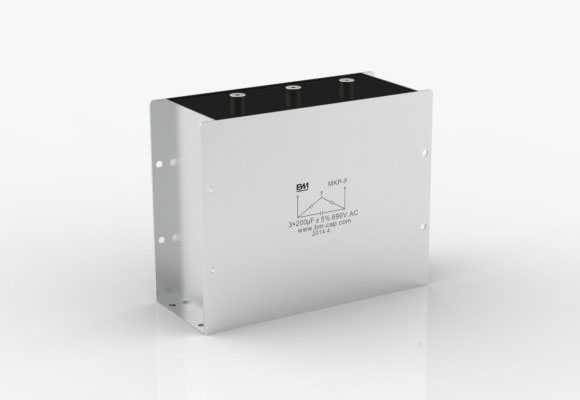

產品展示
.jpg)
產品說明:

底側部安裝結構 底部安裝結構

|
                     Case cpde  |

                     L  |

                     B  |

                     H  |

                     C  |

                     d  |

                     Output  |

                     Torque  |

|
                     F4  |

                     225  |

                     120  |

                     170  |

                     80  |

                     7  |

                     M8×10  |

                     8.5NM.MAX  |

|
                     F5  |

                     225  |

                     120  |

                     235  |

                     100  |

                     7  |

                     M8×10  |

                     8.5NM.MAX  |

|
                     F6  |

                     295  |

                     120  |

                     235  |

                     100  |

                     9  |

                     M10×10  |

                     12NM.MAX  |

|
                     F7  |

                     365  |

                     120  |

                     235  |

                     120  |

                     9  |

                     M10×10  |

                     12NM.MAX  |

★特點
□高穩定性,可靠性
□具有優良的自愈特性
□能承受較高的紋波電流及峰值電流、電壓
□干式設計,安裝方式靈活,可選取三角形接法和星形接法
★應用場合
□適用于電力電子設備、UPS電源、光伏逆變中的交流濾波電路
★技術要求
|
                     引用標準  |

                     GB/T17702,IEC61071  |
                ||
|
                     氣候類別  |

                     40/85/21  |
                ||
|
                     工作溫度范圍  |

                     -40℃~85℃  |
                ||
|
                     存儲溫度范圍  |

                     -40℃~85℃  |
                ||
|
                     電壓范圍  |

                     400 VAC~1000VAC  |
                ||
|
                     容量范圍  |

                     3×20μF~3×500μF  |
                ||
|
                     容量允許偏差  |

                     ±5%(J)/±10%(K)  |
                ||
|
                     介質損耗角正切值  |

                     ≤2×10-3(100Hz,1V,20±5℃)  |
                ||
|
                     耐電壓  |

                     極殼  |

                     3000V.AC 60S 2Ui+1000V.AC  |
                |
|
                     極間  |

                     1.5Un(60S,20±5℃)  |
                ||
|
                     絕緣電阻  |

                     IR×Cn≥5000S(at20±5℃ 100V.DC 60S)  |
                ||
|
                     最高使用海拔  |

                     2000m  |
                ||
|
                     最大電極扭距  |

                     M6:5N·m  |

                     M8:6N·m  |
                |
|
                     平均壽命  |

                     After 60 000 hours at Urms、fN、 50℃ I△C/CI≤3%  |
                ||
備注:如果海拔使用高度超過2000m,應該考慮海拔對對流冷卻和外絕緣的影響
★技術參數
|
                     Un (V.AC)  |

                     Cn (μF)  |

                     外形編碼  |

                     ESR@1KHz (mΩ)  |

                     Irms@45℃10KHz (A)  |

                     Rth (K/W)  |

                     Weight (Kg)  |

                     Part number  |

|
                     400/450  |

                     3×200  |

                     F4  |

                     3×0.95  |

                     3×70  |

                     1.11  |

                     6.3  |

                     1GFZ720-3A400--  |

|
                     3×300  |

                     F5  |

                     3×0.89  |

                     3×90  |

                     0.86  |

                     8.7  |

                     1GFZ730-3A400--  |
                |
|
                     3×400  |

                     F6  |

                     3×0.82  |

                     3×120  |

                     0.71  |

                     11.2  |

                     1GFZ740-3A400--  |
                |
|
                     3×500  |

                     F7  |

                     3×0.79  |

                     3×160  |

                     0.60  |

                     14.5  |

                     1GFZ750-3A400--  |
                |
|
                     500  |

                     3×120  |

                     F4  |

                     3×1.02  |

                     3×50  |

                     1.12  |

                     6.2  |

                     1GFZ712-3A500--  |

|
                     3×180  |

                     F5  |

                     3×0.95  |

                     3×70  |

                     0.86  |

                     8.7  |

                     1GFZ718-3A500--  |
                |
|
                     3×240  |

                     F6  |

                     3×0.82  |

                     3×100  |

                     0.71  |

                     11.2  |

                     1GFZ724-3A500--  |
                |
|
                     3×300  |

                     F7  |

                     3×0.84  |

                     3×120  |

                     0.60  |

                     14.5  |

                     1GFZ730-3A500--  |
                |
|
                     550  |

                     3×90  |

                     F4  |

                     3×1.85  |

                     3×50  |

                     1.12  |

                     6.2  |

                     1GFZ690-3A550--  |

|
                     3×135  |

                     F5  |

                     3×1.5  |

                     3×60  |

                     0.86  |

                     8.7  |

                     1GFZ7135-3A550--  |
                |
|
                     3×180  |

                     F6  |

                     3×1.29  |

                     3×80  |

                     0.71  |

                     11.2  |

                     1GFZ718-3A550--  |
                |
|
                     3×225  |

                     F7  |

                     3×1.15  |

                     3×100  |

                     0.60  |

                     14.5  |

                     1GFZ7225-3A550--  |
                |
|
                     690  |

                     3×50  |

                     F4  |

                     3×2.03  |

                     3×40  |

                     1.12  |

                     6.2  |

                     1GFZ650-3A690--  |

|
                     3×75  |

                     F5  |

                     3×1.64  |

                     3×60  |

                     0.86  |

                     8.7  |

                     1GFZ775-3A690--  |
                |
|
                     3×100  |

                     F6  |

                     3×1.39  |

                     3×80  |

                     0.71  |

                     11.2  |

                     1GFZ710-3A690--  |
                |
|
                     3×125  |

                     F7  |

                     3×1.28  |

                     3×100  |

                     0.60  |

                     14.5  |

                     1GFZ7125-3A690--  |
