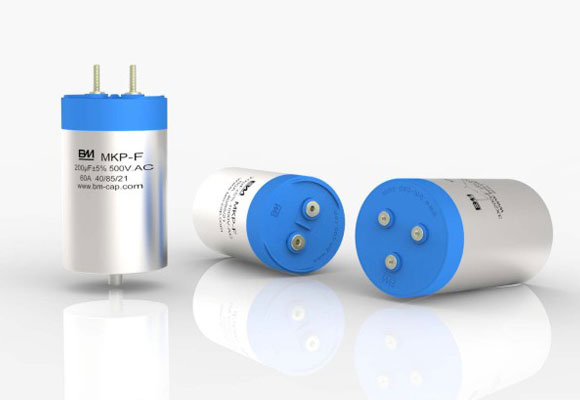

MKP-F 交流濾波圓形鋁殼干式系列
- 產品簡介：
- 問：BM電容器常規外表顏色表示什么意思?
- 答：BM電容器為了區分環保產品和非環保產品，對電容器外表以不同的顏色來表示。其中黑色表示非環保產品;藍色、灰白色、黃色、褐色表示環保產品。
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
- 問：BM電容器使用壽命如何分等級?
- 答：根據CQC標準，CBB電容的使用壽命等級分四個等級，使用(連續運行)壽命如下：
- 問：MKP是什么意思?
- 答：MKP是德國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器常規安裝方式有哪些?
- 答： BM電容器的安裝方式有：正耳、無耳、彎插鐵耳、直插鐵耳、側長耳、中雙耳、對角底雙耳、平口雙耳。 (如圖二)
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器中的P0和P2表示的是什么意思?
- 答：答：BM電容器中的P0表示不防爆，P2表示防爆。安全膜類電容防爆原理，金屬化電極采用微保險絲網狀結構(如圖一)，在電容運行發生故障時，通過微保險絲斷開，自動切斷電源，從而防止故障擴大，達到自我安全保護目的。
- 問：BM電容器容差有哪些?各個容差用什么字母表示?
- 答： BM電容器常有容差有：
產品詳情
聯系我們
產品展示
.jpg)
產品說明：
|
外徑ΦD（mm） |
間距P（mm） |
接線方式 Connection |
安裝方式 Installation |
|
Φ76 |
32 |
M6銅螺母/M8銅螺栓 |
平底/M12螺栓 |
|
Φ86 |
32 |
||
|
Φ96 |
32 |
||
|
Φ116 |
50 |
||
|
Φ136 |
50 |
★特點
□高穩定性，可靠性
□具有優良的自愈特性
□能承受較高的紋波電流及峰值電流、電壓
□干式設計，安裝方式靈活
★應用場合
□適用于電力電子設備、變頻器UPS電源、光伏逆變中的交流濾波電路
★技術要求
|
引用標準 |
GB/T17702，IEC61071 |
||
|
氣候類別 |
40/85/21 |
||
|
工作溫度范圍 |
-40℃～85℃ |
||
|
存儲溫度范圍 |
-40℃～85℃ |
||
|
電壓范圍 |
400VAC～1000VAC |
||
|
容量范圍 |
6.8μF～820μF |
||
|
容量允許偏差 |
±5%（J）/±10%（K） |
||
|
損耗角正切值 |
≤2×10-3(100Hz，1V，20±5℃) |
||
|
耐電壓 |
極殼 |
3000V.AC 60S 2Ui+1000V.AC |
|
|
極間 |
1.75Un（60S，20±5℃） |
||
|
絕緣電阻 |
IR×Cn≥5000S(at20±5℃ 100V.DC 60S) |
||
|
最高使用海拔 |
2000m |
||
|
最大電極扭距 |
M6：5N·m |
M8：6N·m |
|
|
平均壽命 |
After 60 000 hours at Urms、fN、 50℃ I△C/CI≤3% |
||
|
最大安裝扭距 |
10Nm |
||
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響
★技術參數
|
400V/450VAC |
|||||||
|
Cn (μF) |
Dimension |
Irms@45℃10KHz(A) |
ESR1.0KHz (mΩ) |
Rth (K/W) |
Part number |
||
|
ΦD (mm) |
H (mm) |
P (mm) |
|||||
|
50 |
76 |
70 |
32 |
30 |
2.5 |
5.2 |
1GFK650A400--- |
|
100 |
76 |
95 |
32 |
40 |
2.1 |
4.4 |
1GFK710A400-- |
|
150 |
76 |
125 |
32 |
40 |
1.5 |
4.0 |
1GFK715A400-- |
|
200 |
76 |
175 |
32 |
60 |
1.1 |
3.4 |
1GFK720A400-- |
|
250 |
86 |
175 |
32 |
70 |
1.3 |
3.2 |
1GFK725A400-- |
|
320 |
96 |
175 |
32 |
80 |
0.9 |
2.8 |
1GFK732A400-- |
|
350 |
96 |
175 |
32 |
100 |
0.9 |
2.1 |
1GFK735A400-- |
|
420 |
116 |
175 |
50 |
100 |
0.6 |
1.9 |
1GFK742A400-- |
|
500V/550VAC |
|||||||
|
Cn (μF) |
Dimension |
Irms@45℃10KHz(A) |
ESR1.0KHz (mΩ) |
Rth (K/W) |
Part number |
||
|
ΦD (mm) |
H (mm) |
P (mm) |
|||||
|
50 |
76 |
70 |
32 |
40 |
2.5 |
5.2 |
1GFK650A500-- |
|
100 |
86 |
95 |
32 |
50 |
2.1 |
4.4 |
1GFK710A500-- |
|
180 |
96 |
125 |
32 |
60 |
1.5 |
4.0 |
1GFK718A500-- |
|
200 |
86 |
175 |
32 |
70 |
1.1 |
3.4 |
1GFK720A500-- |
|
250 |
96 |
175 |
32 |
85 |
1.3 |
3.2 |
1GFK725A500-- |
|
350 |
96 |
225 |
32 |
100 |
0.9 |
2.8 |
1GFK735A500-- |
|
420 |
116 |
145 |
50 |
100 |
0.9 |
2.1 |
1GFK742A500-- |
|
690VAC |
|||||||
|
Cn (μF) |
Dimension |
Irms@45℃10KHz(A) |
ESR1.0KHz (mΩ) |
Rth (K/W) |
Part number |
||
|
ΦD (mm) |
H (mm) |
P (mm) |
|||||
|
50 |
76 |
95 |
32 |
40 |
2.5 |
5.2 |
1GFK650A690-- |
|
100 |
76 |
175 |
32 |
60 |
2.1 |
4.4 |
1GFK710A690-- |
|
200 |
96 |
225 |
32 |
70 |
1.5 |
4.0 |
1GFK720A690-- |
|
250 |
116 |
175 |
50 |
80 |
1.1 |
3.4 |
1GFK725A690-- |
|
300 |
116 |
225 |
50 |
100 |
0.9 |
2.8 |
1GFK730A690-- |
|
420 |
136 |
225 |
50 |
100 |
0.9 |
2.1 |
1GFK742A690-- |
|
400V/450VAC |
|||||||||
|
Cn (μF) |
Dimension |
Irms (A) |
ESL (nH) |
ESR 1.0KHz(mΩ) |
Rth (K/W) |
Part number |
|||
|
ΦD (mm) |
H (mm) |
P (mm) |
φd (mm) |
||||||
|
3×110 |
116 |
130 |
43.3 |
50 |
3×50 |
100 |
3×1.8 |
4.5 |
1GFK711A400-- |
|
3×145 |
116 |
145 |
43.3 |
50 |
3×60 |
110 |
3×1.75 |
3.8 |
1GKF7145A400-- |
|
3×175 |
116 |
210 |
43.3 |
50 |
3×75 |
120 |
3×1.75 |
3.5 |
1GFK7175A400-- |
|
3×200 |
136 |
225 |
52 |
60 |
3×85 |
125 |
3×1.6 |
2.1 |
1GFK720A400-- |
|
500V/550VAC |
|||||||||
|
Cn (μF) |
Dimension |
Irms (A) |
ESL (nH) |
ESR 1.0KHz(mΩ) |
Rth (K/W) |
Part number |
|||
|
ΦD (mm) |
H (mm) |
P (mm) |
φd (mm) |
||||||
|
3×100 |
116 |
180 |
43.3 |
50 |
3×45 |
100 |
3×1.8 |
4.5 |
1GFK710A500-- |
|
3×120 |
116 |
145 |
43.3 |
50 |
3×50 |
110 |
3×1.75 |
3.8 |
1GFK712A500-- |
|
3×125 |
136 |
180 |
52 |
60 |
3×75 |
120 |
3×1.65 |
3.5 |
1GFK7125A500-- |
|
3×135 |
136 |
225 |
52 |
60 |
3×80 |
130 |
3×1.6 |
2.1 |
1GFK7135A500-- |
|
690VAC |
|||||||||
|
Cn (μF) |
Dimension |
Irms (A) |
ESL (nH) |
ESR 1.0KHz(mΩ) |
Rth (K/W) |
Part number |
|||
|
ΦD (mm) |
H (mm) |
P (mm) |
φd (mm) |
||||||
|
3×49 |
116 |
225 |
43.3 |
50 |
3×60 |
120 |
3×2.2 |
2.1 |
1GFK645A690-- |
|
3×55.7 |
136 |
225 |
52 |
60 |
3×60 |
130 |
3×2.1 |
3.8 |
1GFK6557A690-- |
|
850VAC |
|||||||||
|
Cn (μF) |
Dimension |
Irms (A) |
ESL (nH) |
ESR 1.0KHz(mΩ) |
Rth (K/W) |
Part number |
|||
|
ΦD (mm) |
H (mm) |
P (mm) |
φd (mm) |
||||||
|
3×41.9 |
116 |
225 |
43.3 |
50 |
3×60 |
120 |
3×2.2 |
2.1 |
1GFK645A690-- |
|
3×55.7 |
136 |
225 |
52 |
60 |
3×80 |
130 |
3×1.85 |
1.8 |
1GFK6557A690-- |
