CBB21金屬化聚丙烯薄膜電容器
- 產品簡介：通用型，采用金屬化聚丙烯薄膜無感式卷繞、阻燃環氧粉末包封、鍍錫銅線引出，具有防潮能力強、自愈性好、 高絕緣、低損耗、低溫升等特點。
- 問：BM電容器常規外表顏色表示什么意思?
- 答：BM電容器為了區分環保產品和非環保產品，對電容器外表以不同的顏色來表示。其中黑色表示非環保產品;藍色、灰白色、黃色、褐色表示環保產品。
- 問：BM電容器使用壽命如何分等級?
- 答：根據CQC標準，CBB電容的使用壽命等級分四個等級，使用(連續運行)壽命如下：
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
- 問：BM電容器容差有哪些?各個容差用什么字母表示?
- 答： BM電容器常有容差有：
- 問：BM電容器中的P0和P2表示的是什么意思?
- 答：答：BM電容器中的P0表示不防爆，P2表示防爆。安全膜類電容防爆原理，金屬化電極采用微保險絲網狀結構(如圖一)，在電容運行發生故障時，通過微保險絲斷開，自動切斷電源，從而防止故障擴大，達到自我安全保護目的。
- 問：BM電容器常規引出方式有哪些?
- 答：BM電容器引出方式有：引線，插針，插片，端子。端子分187#(寬4.8mm)，250#(寬6.3mm)。
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器常規安裝方式有哪些?
- 答： BM電容器的安裝方式有：正耳、無耳、彎插鐵耳、直插鐵耳、側長耳、中雙耳、對角底雙耳、平口雙耳。 (如圖二)
產品詳情
聯系我們
- 顏色：
- 尺寸：
- 編號：
CBB21金屬化聚丙烯薄膜電容器
通用型，采用金屬化聚丙烯薄膜無感式卷繞、阻燃環氧粉末包封、鍍錫銅線引出，具有防潮能力強、自愈性好、
高絕緣、低損耗、低溫升等特點。
.jpg)
|
引用標準 Reference standard |
GB10190﹑IEC 60384-16 |
|
|
氣候類別 Climatic category |
40/85/21 |
|
|
額定電壓 Rated voltage |
250VDC～630VDC |
|
|
容量范圍 Capacitance range |
0.1μF～10μF |
|
|
容量偏差 Capacitance tolerance |
±5%(J)、±10%(K) |
|
|
耐電壓 Voltage proof |
極間 between terminals |
1.6*UR(VDC)/10s |
|
絕緣電阻 Insulation resistance (20℃) |
極間 between terminals |
≥30000MΩ, CR≤0.33μF (100Vdc,60s) ≥7500S, CR >0.33μF (100Vdc,60s) |
|
|
極殼between terminals and case |
≥100000MΩ ( 100Vdc,60s) |
|
損耗角正切 Tangent of loss angle(20℃) |
≤0.002 (1KHz ) |
|

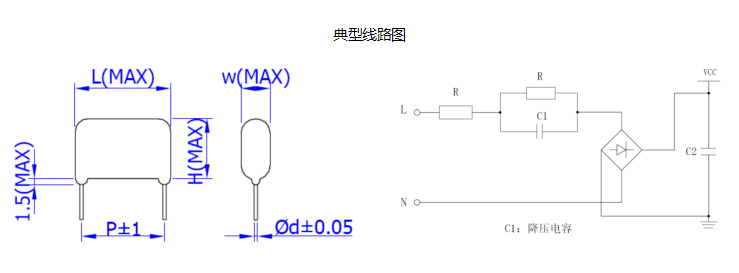

常用規格(Dimension) unit：mm
|
Rated Cap. |
250/275VDC |
400VDC |
630VDC |
||||||||||||
|
L |
W |
H |
P |
Фd |
L |
W |
H |
P |
Фd |
L |
W |
H |
P |
Фd |
|
|
0.10μF |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
|
0.22μF |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
9.5 |
15.5 |
15.0 |
0.8 |
|
0.33μF |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
7.5 |
14 |
15.0 |
0.8 |
23 |
8.5 |
15 |
20.0 |
0.8 |
|
0.47μF |
23 |
7.0 |
14.5 |
20.0 |
0.8 |
23 |
7.0 |
14.5 |
20.0 |
0.8 |
23 |
9.5 |
17.5 |
20.0 |
0.8 |
|
0.68μF |
23 |
8.0 |
16 |
20.0 |
0.8 |
23 |
8.0 |
16 |
20.0 |
0.8 |
23 |
11.5 |
19 |
20.0 |
0.8 |
|
0.82μF |
23 |
7.0 |
14.5 |
20.0 |
0.8 |
23 |
9.0 |
16.5 |
20.0 |
0.8 |
23 |
12.5 |
20 |
20.0 |
0.8 |
|
1.0μF |
24 |
7.5 |
15.5 |
20.0 |
0.8 |
24 |
10 |
17.5 |
20.0 |
0.8 |
24 |
14 |
21.5 |
20.0 |
0.8 |
|
1.2μF |
24 |
8.5 |
16.0 |
20.0 |
0.8 |
24 |
11 |
18.5 |
20.0 |
0.8 |
29.5 |
13 |
21 |
26.0 |
0.8 |
|
1.5μF |
24 |
9.5 |
17.0 |
20.0 |
0.8 |
24 |
12 |
20 |
20.0 |
0.8 |
29.5 |
14.5 |
22 |
26.0 |
0.8 |
|
2.0μF |
24 |
10.5 |
18.5 |
20.0 |
0.8 |
24 |
14 |
22 |
20.0 |
0.8 |
29.5 |
17 |
25 |
26.0 |
0.8 |
|
2.2μF |
24 |
11.5 |
19.0 |
20.0 |
0.8 |
29.5 |
12.5 |
20 |
26.0 |
0.8 |
29.5 |
18 |
25.5 |
26.0 |
0.8 |
|
2.5μF |
24 |
12 |
20 |
20.0 |
0.8 |
29.5 |
13 |
21 |
26.0 |
0.8 |
29.5 |
19 |
27 |
26.0 |
0.8 |
|
3.0μF |
24 |
13.5 |
21 |
20.0 |
0.8 |
29.5 |
14.5 |
22 |
26.0 |
0.8 |
35 |
18.5 |
26.5 |
31.0 |
0.8 |
|
3.3μF |
24 |
14 |
21.5 |
20.0 |
0.8 |
29.5 |
15 |
23 |
26.0 |
0.8 |
35 |
19.5 |
27.5 |
31.0 |
0.8 |
