MKP-X2 阻容降壓專用交流安規電容器
- 產品簡介：優化系列X2認證型，采用高分子聚丙烯薄膜介質、加厚型金屬化電極、全自動噴焊工藝，94V0級阻燃PBT塑殼、耐濕熱環氧樹脂密封、CP線引出。高耐壓、耐濕熱、低容降，專用于阻容降壓電路，如LED驅動模塊、電表、小家電等低功率電子消費產品。
- 問：BM電容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么類型的電容?
- 答：BM電容中MKPH表示的是高壓諧振電容器;MKPH-R表示的是工業類諧振電容器;MKPH-S表示的是工業類緩沖吸收電容器;MKP-L表示的是工業類濾波電容器。
- 問：BM電容器的主要參數是什么?
- 答：BM電容器的主要參數有容量和電壓。
- 問：BM電容器容差有哪些?各個容差用什么字母表示?
- 答： BM電容器常有容差有：
- 問：BM電容器上印的標示各表示什么意思?
- 答：BM電容器有多個類型的電容，我們以幾個典型類型的印字來說明一下。
- 問：BM電容器容量的單位是什么?各個單位如何轉換?
- 答：BM電容器容量單位是F(法拉)。 F(法拉)的轉換公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做電容的單位。
- 問：BM電容器中的P0和P2表示的是什么意思?
- 答：答：BM電容器中的P0表示不防爆，P2表示防爆。安全膜類電容防爆原理，金屬化電極采用微保險絲網狀結構(如圖一)，在電容運行發生故障時，通過微保險絲斷開，自動切斷電源，從而防止故障擴大，達到自我安全保護目的。
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器電壓單位是什么?
- 答：BM電容器電壓單位有：VAC(交流電壓)和VDC(直流電壓)。
產品詳情
聯系我們
MKP-X2 阻容降壓專用交流安規電容器
優化系列X2認證型，采用高分子聚丙烯薄膜介質、加厚型金屬化電極、全自動噴焊工藝，94V0級阻燃
PBT塑殼、耐濕熱環氧樹脂密封、CP線引出。高耐壓、耐濕熱、低容降，專用于阻容降壓電路，如LED
驅動模塊、電表、小家電等低功率電子消費產品。
.jpg)
|
認證標志 Safety approvals |
UL&CUL、VDE&ENEC、CQC、KC |
|
|
執行標準 Implemented standard |
GB/T14472-1998,UL60384-14,IEC60384-14 |
|
|
氣候類別 Climatic category |
40/105/21(VDE,ENEC, CQC); 40/110/56/B (UL&CUL) |
|
|
認證類別 Subclass |
X2 |
|
|
額定電壓 Rated voltage |
250/275/310VAC (50/60Hz) |
|
|
容量范圍 Capacitance range |
0.22μF～3.3μF |
|
|
容量偏差 Capacitance tolerance |
±5%(J)、±10%(K) |
|
|
耐電壓 Voltage proof |
極間between terminals |
4.3*UR（VDC）/10s |
|
極殼between terminals and case |
2*UR+1500（VAC）/ 60s (2000VAC min) |
|
|
絕緣電阻 Insulation resistance (20℃) |
極間 between terminals |
≥15000MΩ, CR≤0.33μF (100Vdc,60s) ≥5000S , CR >0.33μF (100Vdc,60s) |
|
極殼between terminals and case |
≥30000MΩ (100Vdc,60s) |
|
|
損耗角正切 Tangent of loss angle (20℃) |
CR≤1μF |
≤0.001(1KHz); ≤0.003(10KHz) |
|
CR>1μF |
≤0.002(1KHz) |
|
|
電壓爬升率 Pulse rise time(dv/dt) |
100V/μs Max |
|

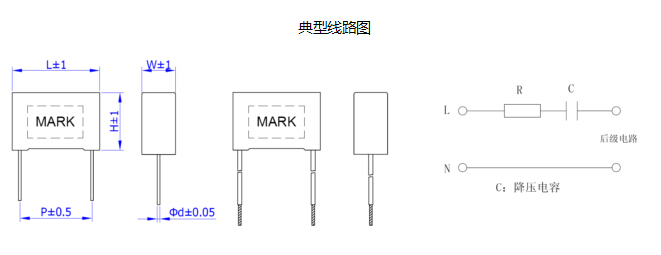

常用規格(Dimension) unit:mm
|
Rated Cap. |
L |
W |
H |
P |
Фd |
|
Rated Cap. |
L |
W |
H |
P |
Фd |
|
0.22μF |
18.0 |
8.5 |
14.5 |
15.0 |
0.8 |
0.47μF |
31.0 |
9.0 |
18.0 |
27.5 |
0.8 |
|
|
0.33μF |
18.0 |
10.0 |
15.8 |
15.0 |
0.8 |
0.68μF |
31.5 |
10.8 |
19.5 |
27.5 |
0.8 |
|
|
0.47μF |
18.0 |
11.2 |
19.2 |
15.0 |
0.8 |
1.0μF |
31.5 |
10.8 |
19.5 |
27.5 |
0.8 |
|
|
0.22μF |
26.3 |
7.0 |
16.5 |
22.5 |
0.8 |
1.0μF |
31.5 |
13.0 |
21.6 |
27.5 |
0.8 |
|
|
0.33μF |
26.3 |
8.5 |
17.0 |
22.5 |
0.8 |
1.2μF |
31.5 |
13.0 |
21.6 |
27.5 |
0.8 |
|
|
0.47μF |
26.3 |
10.0 |
19.0 |
22.5 |
0.8 |
1.5μF |
31.5 |
14.0 |
25.0 |
27.5 |
0.8 |
|
|
0.68μF |
26.3 |
10.0 |
19.0 |
22.5 |
0.8 |
1.8μF |
32.0 |
16.0 |
25.5 |
27.5 |
0.8 |
|
|
0.82μF |
26.3 |
11.0 |
20.0 |
22.5 |
0.8 |
2.0μF |
32.0 |
15.0 |
30.0 |
27.5 |
0.8 |
|
|
1.0μF |
26.3 |
13.0 |
23.0 |
22.5 |
0.8 |
2.2μF |
32.0 |
15.0 |
30.0 |
27.5 |
0.8 |
